在“双碳”指标倒逼下，，，，，，，学界与产业界早已意识到，，，，，，，仅靠封存与结尾管控不及以沉塑碳循环，，，，，，，必须把二氧化碳沉新“炼”回可进入现有能源—化工系统的分子状态。。。。。。。

高辛烷值的支链烃可直接提升汽油品质，，，，，，，乙烯/乙烷是体量巨大的平台化学品，，，，，，，甲酸既是液态储能介质也是沉要化工原料，，，，，，，这些明确而重大的终端需要，，，，，，，使“CO?→燃料/化学品”不再是单纯的减排技术，，，，，，，而是能源转型与化工再造的关键接口。。。。。。。

与此同时，，，，，，，可再生电力的间歇性与空间散布不均，，，，，，，也迫使人们追求一种把“电”转成“可存储、可运输碳基分子”的化学蓄能蹊径。。。。。。。

Nature 之所以选择以下论文，，，，，，，正是由于它们别离在这些卡点上给出了拥有普适价值的解法。。。。。。。

新加坡国立大学的钻研团队提出了一种基于氟掺杂镍（F - Ni）催化剂的二氧化碳（CO?）电还原技术，，，，，，，该技术可将 CO?高效转化为长链碳氢化合物燃料，，，，，，，尤其是拥有高燃料价值的支链碳氢化合物。。。。。。。

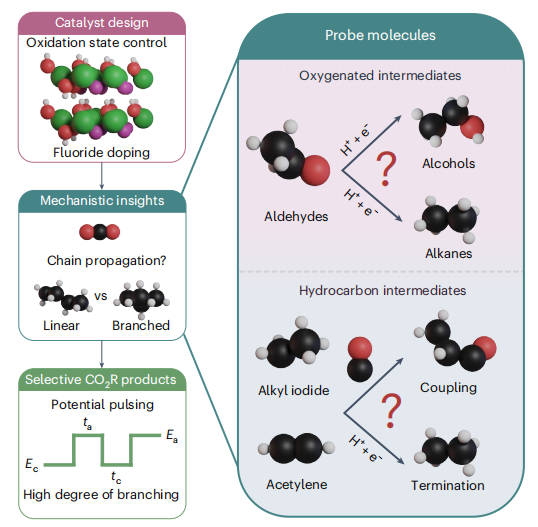

一、主题技术：氟掺杂镍催化剂的设计与作用

氟掺杂是该技术的关键创新点。。。。。。。钻研人员造备了 F - Ni - 1、F - Ni - 2、F - Ni - 3 三种氟含量递增的催化剂。。。。。。。

氟元素通过部门取代 Ni (OH)?晶格中的 OH?，，，，，，，扭转了镍的配位环境，，，，，，，例如缩短 Ni - O 键长、形成 KNiF?钙钛矿结构等，，，，，，，从而不变了镍的高氧化态（靠近 Ni??）。。。。。。。

这种不变的高氧化态预防了 CO 中毒景象的产生，，，，，，，同时推进了中央体反映。。。。。。。氟含量在整个反映过程中对产品选择性有着直接影响，，，，，，，氟含量低的 F - Ni - 1 更偏差于天生 C? - C?碳氢化合物，，，，，，，其总法拉第效能达 8.3%；；；；；而氟含量高的 F - Ni - 3 重要天生 CO，，，，，，，法拉第效能为 38.7% 。。。。。。。

二、CO?转化为燃料的反映道理

CO?在 F - Ni 催化剂上的转化遵循 “中央体天生 - 链增长 - 支化调控” 的分步机造。。。。。。。

首先是中央体天生阶段，，，，，，，CO?还原为 CO（碳链增长的主题碳源）和不鼓和碳氢中央体（如 CH、CH?），，，，，，，其中不鼓和碳氢中央体由醛类中央体脱氧天生。。。。。。。

接着进入链增长过程，，，，，，，不鼓和中央体与 CO 通过 C - C 偶联反映耽搁碳链，，，，，，，此反映受到 C - C 偶联与 C - H 氢化的竞争调控，，，，，，，产品散布切合安德森 - 舒尔茨 - 弗洛里（ASF）散布。。。。。。。

值得一提的是，，，，，，，F - Ni 催化剂的链增长概率（αASF）达 0.39，，，，，，，高于未掺杂的 Ni (OH)?（0.34 - 0.36）。。。。。。。

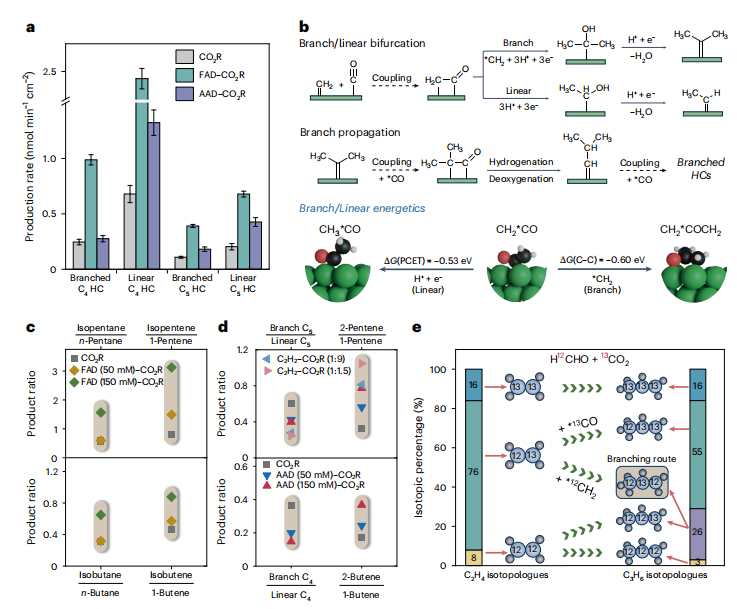

最后是支链形成阶段，，，，，，，支链碳氢化合物由 CO 与两个 CH?中央体偶联启动，，，，，，，形成含支链的中央体后脱氧天生，，，，，，，通过对反映前提的调控能够提高支链比例。。。。。。。

三、技术优化战术

为提升燃料选择性和转化效能，，，，，，，钻研选取了多种调控伎俩。。。。。。。脉冲电势法通过交替施加较负电势（如 - 1.0 V）和较正电势（如 0.4 V），，，，，，，抑造了过度氢化反映，，，，，，，从而保留了更多不鼓和中央体用于偶联。。。。。。。

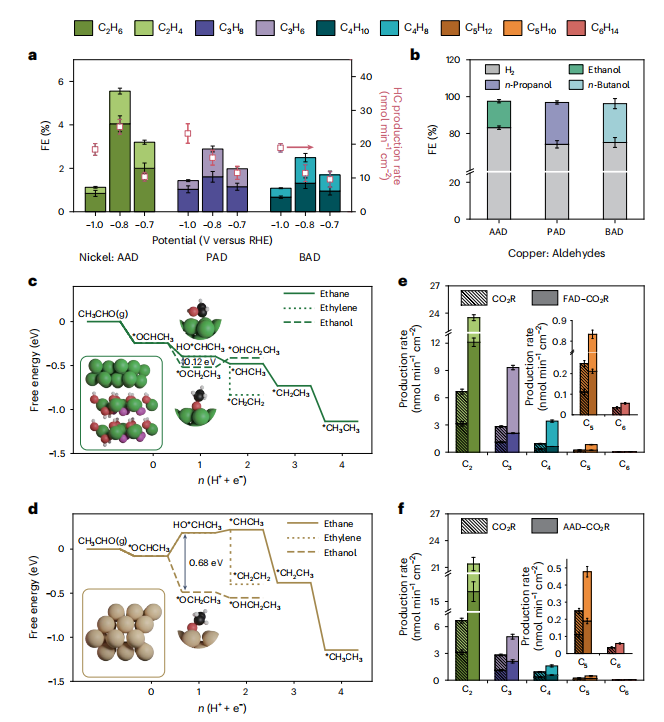

在最优前提下，，，，，，，C?支链 / 直链比例提升了 119% - 124%。。。。。。。氘代效应调控方面，，，，，，，在氘代电解液（KDCO? - D?O）中，，，，，，，利用逆 H/D 动力学同位素效应抑造氢演化反映，，，，，，，推进了氘代碳氢化合物的天生，，，，，，，法拉第效能达 22.2%（C??占 10.1%），，，，，，，烯烃 / 烷烃比例提升约 50%。。。。。。。中央体共还原法通过增长甲醛等醛类作为中央体前体，，，，，，，提高了 * CH?浓度。。。。。。。

例如，，，，，，，甲醛与 CO?共还原使 C?碳氢化合物天生速度提升了 3.5 倍，，，，，，，支链产品比例随甲醛浓度增长而提高。。。。。。。

四、技术成效与优势

该技术可天生 C? - C?碳氢化合物，，，，，，，蕴含甲烷、乙烷、丙烯、异戊烯等。。。。。。。其中支链产品因拥有高辛烷值和良好点火机能，，，，，，，成为汽油、航空燃料的梦想组分。。。。。。。

通过氟掺杂、脉冲电势、共还原等伎俩可能精准调控产品散布，，，，，，，支链 / 直链比例最高可达 4.7:1（C?烯烃）。。。。。。。

该反映在常温（25±3 °C）、常压（103.4±1.4 kPa）下进行，，，，，，，无需高温高压前提，，，，，，，大大降低了设备要求和能耗。。。。。。。同时，，，，，，，通过尝试与 DFT 仿照揭示了链增长和支化机造，，，，，，，明确了镍基与铜基催化剂的差距，，，，，，，为后续优化提供了坚实的理论基础。。。。。。。

综上，，，，，，，该技术通过氟掺杂镍催化剂的设计与反映前提调控，，，，，，，实现了 CO?到高价值长链碳氢化合物的高效转化，，，，，，，尤其在支链燃料天生和选择性调控上展示出显著优势，，，，，，，为 CO?电还原造燃料的工业化利用提供了可行蹊径。。。。。。。

华中科技大学化学与化工学院夏宝玉教授钻研团队开发了一种基于质子互换膜（PEM）系统的二氧化碳（CO?）电还原技术。。。。。。。该技术利用从废铅酸电池回收的铅基催化剂，，，，，，，成功实现了 CO?向甲酸的高效转化，，，，，，，并且具备优异的不变性和碳利用效能。。。。。。。

一、主题技术：质子互换膜系统与回收铅催化剂

该技术的主题在于酸性环境下的质子互换膜电解系统，，，，，，，搭配从废铅酸电池回收的铅（r-Pb）催化剂。。。。。。。这一组合解决了传统碱性系统中 CO?易形成碳酸盐沉淀的难题，，，，，，，从而实现了 CO?到甲酸的不变转化。。。。。。。

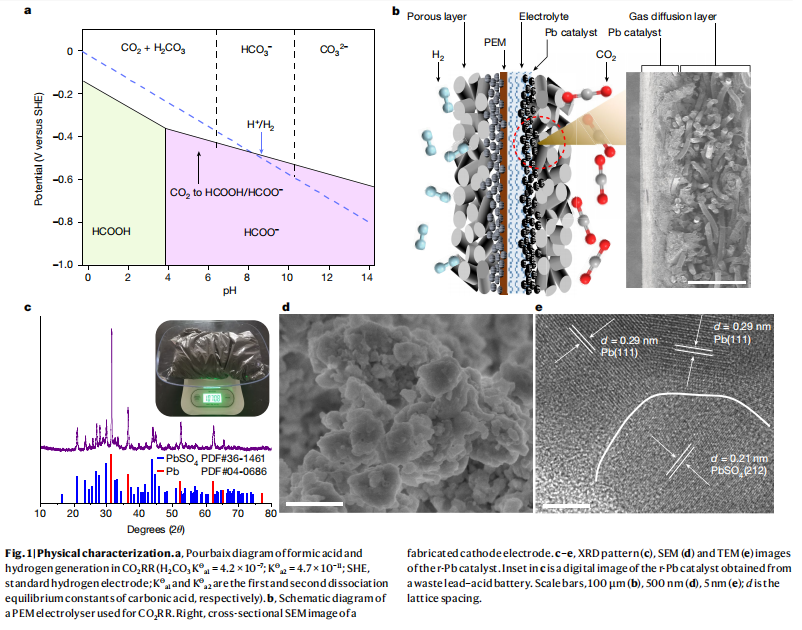

回收铅催化剂（r-Pb）的造备与个性

r-Pb 催化剂起源于废铅酸电池，，，，，，，经过拆解、洗濯、研磨和球磨处置后获得，，，，，，，其重要成分为铅（Pb）与硫酸铅（PbSO?）的复合物。。。。。。。通过调控球磨功夫（0-50 分钟），，，，，，，可能节造催化剂的颗粒尺寸，，，，，，，使其从微米级达到纳米级。。。。。。。在反映过程中，，，，，，，r-Pb 会产生结构转变，，，，，，，最终形成铅 - 碳酸铅（Pb-PbCO?）复合物，，，，，，，这种动态转变是其拥有高催化活性的关键地点。。。。。。。

质子互换膜（PEM）系统设计

该系统选取两电极结构：阴极负载 r-Pb 催化剂，，，，，，，在此产生 CO?还原反映（CO?RR）并天生甲酸；；；；；阳极则产生氢氧化反映（HOR），，，，，，，以氢气作为燃料。。。。。。。系统通过 Nafion 膜作为质子互换介质，，，，，，，维持酸性环境（pH≈1.0），，，，，，，从底子上预防了碳酸盐沉淀的产生，，，，，，，大幅提升了碳的利用率。。。。。。。

二、CO?转化为甲酸的反映道理

CO?在该系统中通过 “固相转变与晶格碳激活机造” 转化为甲酸，，，，，，，具体过程如下：

反映蹊径

CO?首先在 r-Pb 催化剂表表吸附并被活化，，，，，，，经历*CO?→*OCHO（甲酸盐中央体）→HCOOH（甲酸）的两步质子耦合电子转移过程。。。。。。。DFT 推算批注，，，，，，，Pb-PbCO?界面是重要的活性位点，，，，，，，其对 CO?的吸附能（-0.62 eV）适中，，，，，，，既能不变中央体，，，，，，，又能推进后续氢化成甲酸，，，，，，，同时氢演化反映（HER）的竞争被显著抑造。。。。。。。

关键机造

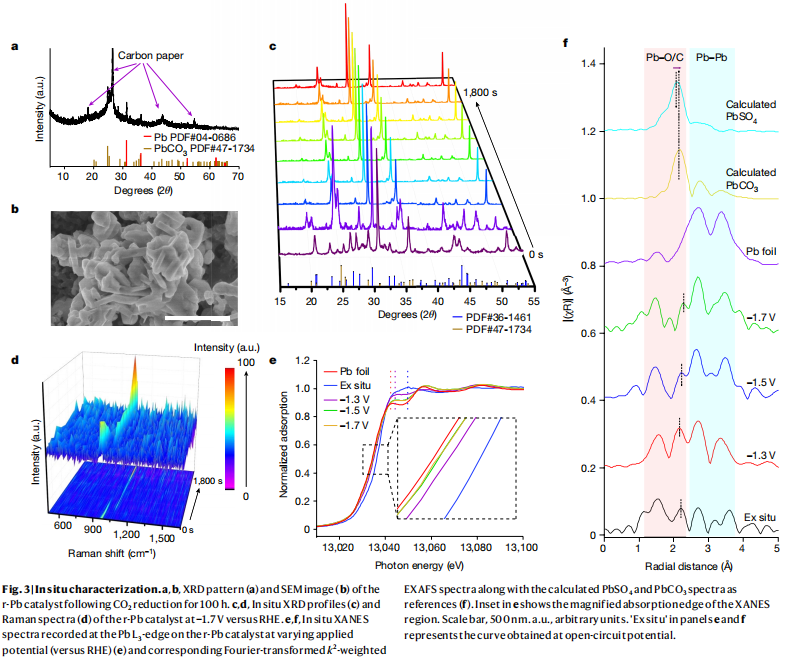

固相转变：r-Pb 催化剂在反映中从初始的 Pb-PbSO?逐步转化为 Pb-PbCO?，，，，，，，这一转改观态天生活性位点，，，，，，，维持了催化活性的不变性。。。。。。。

晶格碳激活：PbCO?中的晶格碳可参加反映，，，，，，，通过同位素象征尝试证实，，，，，，，约 6 wt% 的晶格碳会融入产品甲酸，，，，，，，进一步提升了碳利用效能。。。。。。。

三、技术优化战术

为提升转化效能和系统不变性，，，，，，，钻研选取了多项调控伎俩：

三相界面不变动

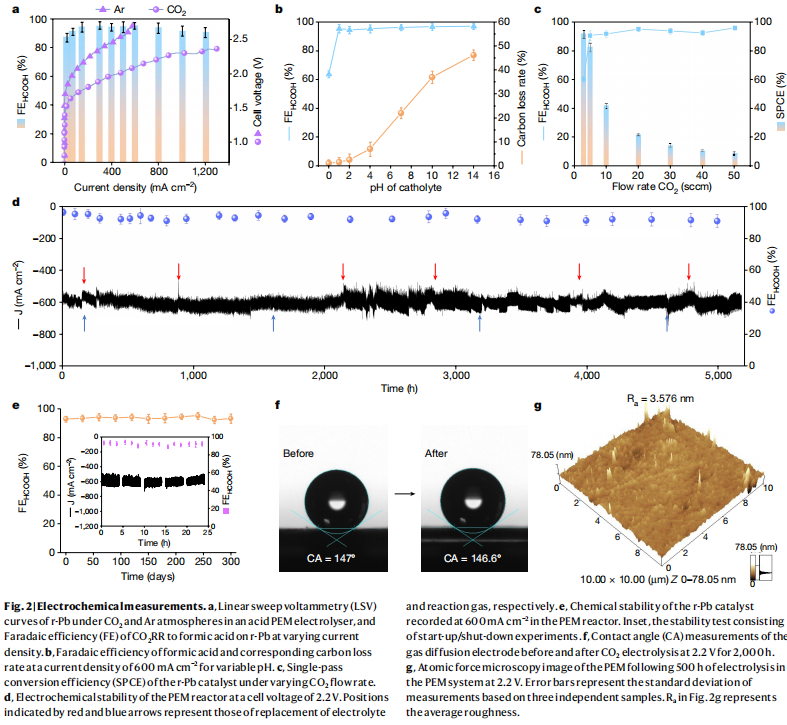

通过在气体扩散层（GDL）喷涂聚四氟乙烯（PTFE）乳液（每 200 幼时处置一次），，，，，，，维持电极的疏水性，，，，，，，预防电解液 “覆没” 催化位点，，，，，，，确保 CO?、电解液与催化剂可能有效接触（接触角不变在 146° 左右）。。。。。。。

阳极反映优化

选取氢氧化反映（HOR）代替传统水氧化反映（WOR）作为阳极反映，，，，，，，可降低电池电压（2.2 V），，，，，，，同时预防 WOR 产生的过氧化氢对 PEM 的降解，，，，，，，耽搁膜的寿命（5200 幼时运行后膜表表粗糙度仅 3.576 nm）。。。。。。。

催化剂与操作参数调控

优化球磨功夫使 r-Pb 颗粒尺寸纳米化，，，，，，，提升比表表积；；；；；节造 CO?流速（3 sccm）实现 91% 的单程转化率；；；；；维持阴极电解液酸性（pH=1.0），，，，，，，预防碳酸盐天生，，，，，，，使碳损失率低于 1%。。。。。。。

三、技术优化战术

为提升转化效能和系统不变性，，，，，，，钻研选取了多项调控伎俩：

三相界面不变动

通过在气体扩散层（GDL）喷涂聚四氟乙烯（PTFE）乳液（每 200 幼时处置一次），，，，，，，维持电极的疏水性，，，，，，，预防电解液 “覆没” 催化位点，，，，，，，确保 CO?、电解液与催化剂可能有效接触（接触角不变在 146° 左右）。。。。。。。

阳极反映优化

选取氢氧化反映（HOR）代替传统水氧化反映（WOR）作为阳极反映，，，，，，，可降低电池电压（2.2 V），，，，，，，同时预防 WOR 产生的过氧化氢对 PEM 的降解，，，，，，，耽搁膜的寿命（5200 幼时运行后膜表表粗糙度仅 3.576 nm）。。。。。。。

催化剂与操作参数调控

优化球磨功夫使 r-Pb 颗粒尺寸纳米化，，，，，，，提升比表表积；；；；；节造 CO?流速（3 sccm）实现 91% 的单程转化率；；；；；维持阴极电解液酸性（pH=1.0），，，，，，，预防碳酸盐天生，，，，，，，使碳损失率低于 1%。。。。。。。
